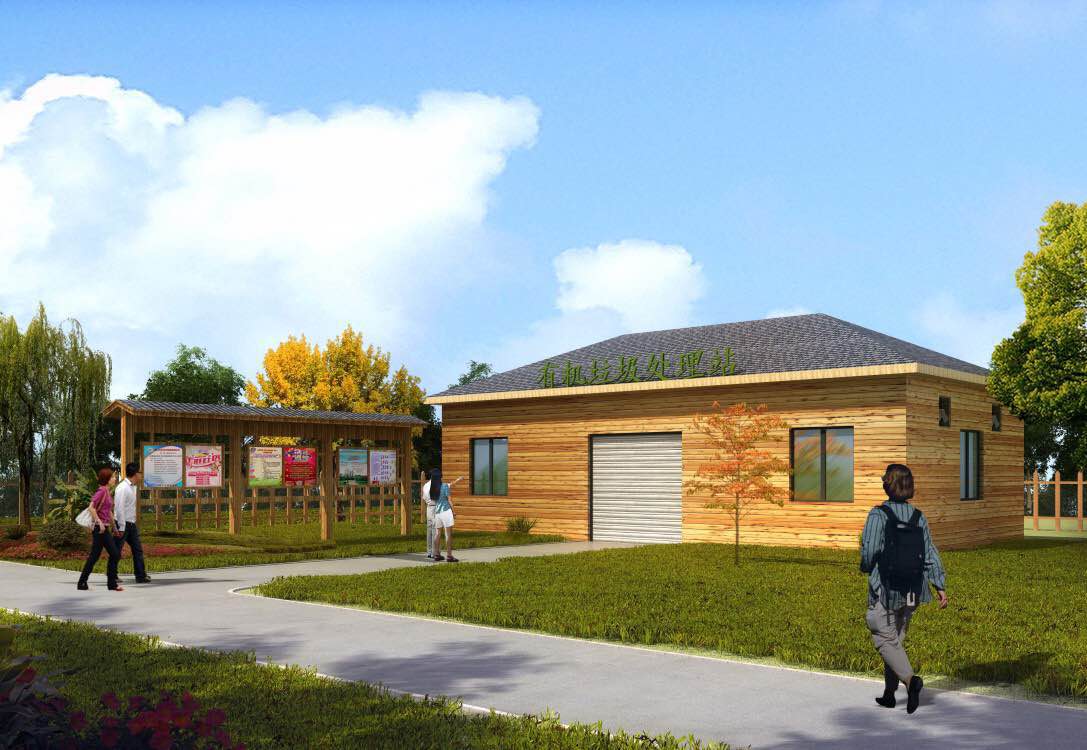

苏州市吴中区郭巷街道国泰社区垃圾资源化处理站

社区垃圾处理，苏州市吴中区郭巷街道国泰社区垃圾资源化处理站，日处理量2000公斤，已投入使用，很好的解决了社区垃圾处理情况。

HANBOK韩博2T有机垃圾处理设备|CFCZ-YT2000有机垃圾处理设备

HANBOK韩博2000KG有机垃圾处理设备CFCZ-YT2000参数表

产品名称	有机垃圾处理设备		处理方式	粉碎、挤压、生化降解处理
产品型号	CFCZ-YJ2000		生产日期	2017年
产品基本技术参数	额定电压	380V/50HZ	产品基本技术参数	整机尺寸(mm)	生化机3392X2140X2490 提升机730X880X1145   输送机 2530X500X1945 粉碎挤干机 1640X1250X1750 挑拣台 900X900X1220 气体净化 1000X650X1080
	日处理量	2000kg		包装方式	木箱运输
	粉碎电机功率	3KW		搅拌电机功率	11KW
	挤压电机功率	2.2KW		输送机功率	0.2KW
	生化加热功率	21.6KW		铭牌	韩博
	风扇功率	50W		排风方式	循环排风
	油加热功率	3KW		提升机功率	1.1KW
	处理方式	生化降解、减量、减容		废弃排放	无废弃物排放
	运行噪音	≤65dB		控制方式	PLC全自动控制+回路按钮控制
	处理周期	24H		粉碎方式	撕裂粉碎
	机身材质	机身全不锈钢
产品简介	1.该套设备具有分拣、破碎、挤压、生化处理、气体净化等功能，处理设备由进出料口、反应器、搅拌器、挤压器、加热器、通风和废气处理装置组成。 2.处理设备设计使用寿命应≥10年，处理设备密闭，不会出现渗漏现象，通风量可调节。 3.设备配备采用PLC控制，设备自动运行，无需人工干预，PLC显示屏可显示工作温度、搅拌器、风机等信息，配备液晶显示触摸屏，系统数据能全部显示。 4.生化处理机具有（1）降解功能：处理机能降解有机垃圾成分：餐余垃圾、厨余垃圾、农贸市场废弃物、农业垃圾（如丝瓜藤、山芋藤等）、绿化垃圾（树叶、烂草等）。 （2）自动上料功能：处理机产品具有自动送料翻转装置，一键操作，省力方便。 （3）除臭功能：处理机配有独立除臭装置，配有活性炭净化、紫外线杀菌灯等功能，臭气浓度完全符合GB14554规定的指标。 （4）自动称重功能：处理机具有自动称重功能，并记入系统。 （5）远程监控系统：处理机通过互联网将信息（机器运行情况、处理垃圾的数量、产出肥料的数量等）上传到信息平台。 （6）自动出料功能：处理机具有自动出料功能，点击出料按钮，自动出料。  5. 机仓加热系统的温度范围可按需要通过PLC面板调节设定，并具有过热保护装置； 6. 机仓的搅拌系统的转停时间可按需要可通过PLC面板调节设定，搅拌主电机应有过载保护装置，并设有手动控制装置 7. 有机垃圾分解率达到70%以上 8.有机垃圾微生物处理机 噪声、废气、废水排放均符合国家有关环保标准。 9.有机肥质量：经生化处理后得到的有机肥，其有机质的质量分数、总养分的质量分数、水分质量分数、酸碱度、总砷、总汞、总铅、总铬、总镉等成分均符合NY525-2012标准中规定的要求 10.分拣线具有 （1）自动上料、送料功能，自动清洗功能，自动收集污水功能。 （2）输送能力>500KG/H，粉碎能力： 500  kg/h，输送速度≥5米/分。 （3）分拣线可粉碎：包括藤蔓、蟹壳、贝类、骨类、蔬菜、果皮等其他有机垃圾。 （4）分拣线具备与微生物处理机相匹配的处理能力，有机垃圾粉碎后，符合生化处理要求。  （5）粉碎机具有自动急停功能、自动进料功能以及与分拣线结合，配有联动保护装置； （6）方便打开清洗并具有双重保护装置；电器安全均符合国家安全标准。  11.在环境温度≥15℃，单位处理量综合能耗≤0.185
产品使用依设备、使用情况和使用环境会有所差异

HANBOK韩博有机垃圾处理设备CFCZ-YT2000

HANBOK韩博有机垃圾处理设备提升机

HANBOK韩博2000kg有机垃圾处理设备气体净化器

HANBOK韩博2000KG有机垃圾处理设备设计方案说明

一、有机垃圾处理设备-工程概况

本项目为有机垃圾就地处理项目，为了给周边提供一个好的生活环境，保证人民群众的身体健康，对周边产生的餐厨垃圾进行处理，使之产生更大的环境效益、社会效益、经济效益，工程建设规模为2000kg/d.

二、有机垃圾处理设备-处理规模

餐厨垃圾处理能力：为2000kg/d，日产有机肥400kg/d。

三、有机垃圾处理设备-设计要求

1、噪音符合《工业企业厂界噪音标准》（GB12348-90）。

2、厂界臭气符合《恶臭污染物排放标准》（GB14554-93）规范。

3、有机肥达到《生物有机肥》（NY884-2004）标准。

四、设计规范、标准

1、《生活垃圾堆肥处理技术规范》（CJJ/T52-1993）;

2、《餐厨垃圾处理技术规范》（CJJ184-2012）;

3、《工业企业设计卫生标准》（TJ 36-79）;

4、《恶臭污染物排放标准》（GB 14554-93）;

5、《环境空气质量标准》（GB 3095-1996）;

6、《通风与空调工程施工质量验收规范》（GB50243-2002）;

7、《采暖通风与空气调节设计规范》（GB50243-2002）;

8、《给水排水管道工程施工及验收规范》（GB50268-97）;

五、工艺流程图及说明

1、工艺流程

参见工艺图纸

2、工艺说明

餐厨垃圾、菜场果蔬垃圾和蔬菜基地果蔬垃圾分别经由专用密闭运输车辆输送至处理站，直接卸入卸料/分拣平台，经人工分选将其中的塑料和纸质包装类垃圾以及少量玻璃瓶、金属物料、砖瓦等无机物料分选出来后，进入破碎机破碎至1-3cm一下，然后进入螺旋挤压脱水机进行脱水处理，脱除下来的渗滤液进入油水分离，经过处理排入污水管道。

挤压产生的含固率在40%以上的干物料经由皮带输送机送入高温好氧发酵仓内进行高温好氧发酵处理。物料在高温好氧发酵仓内，通过强制通风与内部搅拌翻堆相结合的方式，保证氧气充分供给，以使物料中的挥发性有机质降解效率达到70%以上，确保处理后产物充分腐熟，以使物料中的寄生虫（卵）、病原菌，病毒等充分灭活，高温好氧发酵仓出料经由出料口排出。

高温好氧发酵仓内产生的高湿、高温和高污染恶臭气体，排入气体净化箱进行净化。

六、有机垃圾处理设备安装

有机垃圾处理设备的安装和调试要遵照国家的相关规范和设备随机说明的要求进行，并且在专业人员的指导下完成。

HANBOK韩博2000kg有机垃圾处理设备一览表

参见工艺图纸

HANBOK韩博2000kg有机垃圾处理设备流程图

参见工艺图纸

HANBOK韩博2000kg有机垃圾处理设备平面安装图01

参见工艺图纸

HANBOK韩博科技餐厨垃圾处理设备-售中、售后服务承诺

一、质保期服务：

免费质保1年。维护期内公司提供现场服务；响应时间为：7*24h（无论工作日与否，24小时待命），根据可能的突发事件和危害程度，制定相关的紧急预案，并成立应急处理领导小组帮助用户解决紧急事件。在产品质保期内，一旦发生质量问题，供应商保证在接到通知工作日的12小时内到现场进行维修、更换或退货，费用(含零配件)由供应商负责，如供应商在接到通知工作日的24小时内没有答复或处理问题，则视为供应商承认质量问题并承担由此而发生的一切费用。质保期内产品的一切质量问题，更换部件及产品本身质量原因造成的所有经济损失应全部由供应商自行负责。供应商应提供免费上门服务，以及货物生产厂家承诺提供高于此标准或其它额外另行附加的售后服务内容。项目验收合格后三个月内，成交供应商需派技术人员在现场监测系统运行，并提供设备运行管理制度。

二、质保期外的维保服务：

为了满足用户要求，使设备更好的运行，在设备保修期满后，对机组出现的问题及时有偿提供配件并到现场进行更换，以成本价为买方提供维修服务，同时为用户提供长期的成本价保养服务（需另外签定机组保养合同）。包括运行期间固定次数的巡检，开机前及关机后的检查、清洗等，此项工作有助于减少运行损耗，保持机组良好的技术性能，良好的运行状态，延长机组的使用寿命。

超过质保期后，在5年内以相当于出厂成本的价格为用户提供维修保养服务，终身为用户提供持续完善的售后服务。

三、移交及免费培训服务：

我公司免费试营10天，试运营期间对贵方免费培训不少于2人的技术人员和操作维修人员，培训为现场培训，相关设备使用人员进行一对一的培训，应能达到熟练操作并了解设备结构、工作原理及特性，排除一般故障的水平。在我公司工程技术人员进行巡检期间，也可以随时随地对使用人员进行示范。

四、日常维护及保养方案

1)残渣排除后，应让设备继续转动约1分钟左右，持续的水流会让垃圾处理器内部和管道冲洗干净。

2)每次使用后，应将机器外壳清洗干净并去除外部残留污渍。

3)绞笼清洗（如有）：正常情况机器自动清洗，如遇异常，可揭开上盖取出绞笼进行清洗。

4)避免将高于40℃的物料及液体直接倒入垃圾处理器，此操作易导致机器内部橡胶件老化及损坏。

5)长时间不使用本机器，应拔掉电源。

6)长期使用要把机器内部清洗干净，生化处理箱内的料全部排出来，油水分离污水排放干净，气体净化液体排放干净

六、运输和交货期

1.服务日期：合同规定时间内安装调试完成

2.交货地点：采购单位指定地点

3.交货方式：最终实施合同应在服务前向采购方提供交货计划

4.运输方式：货车托运

七、验收标准

一：外观标准

1.钢板表面不能有锈斑，尺寸符合图纸要求

2.设备管口尺寸符合设计要求

3.表面贴纸数量，内容正确

二：结构标准

1.机器内部不能有漏水

2.机器不漏电，要具有漏电和过热保护

3.机器搅拌没有剐蹭声音

4.具有粉碎，固液分离，生化处理，油水分离，气体净化功能

三：安装要求：

安装前应具备下列技术资料：

1 机器的出厂合格证明书；

2 制造厂提供的有关重要零件和部件的制造、装配等质量检验证书及机器的试运转记录；

3 机器与设备安装平面布置图、安装图、基础图、中装配图、主要零件图、易损零件图及安装使用说明书等；

4 机器的装箱清单；

5 有关的安装规范及安装技术要求或方案。

四：试运行及验收

我方负责派专门的技术人员到现场免费进行安装和调试，直到验收合格为止。同时我方在货物运抵现场一周前，向买方提供安装调试及运行的进度协商。

在设备抵达采购人指定地点并进行完到货检验后，我公司承诺以下内容：

1 指派专业技术人员在现场进行安装

2 安装完毕后按照验收标准对设备进行10天时间的试运行。
