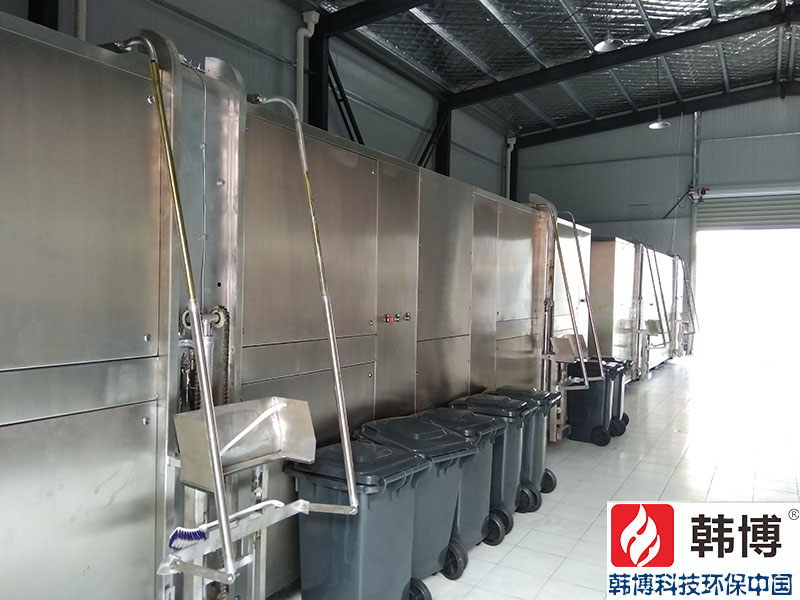

HANBOK韩博科技50T有机垃圾处理设备

一、HANBOK韩博科技50T有机垃圾处理设备详细参数

产品名称	有机垃圾就地式处理系统		处理方式	生化降解处理
产品型号	CFCZ-YJ50000		生产日期	2018年
产品基本技术参数	额定电压	380V/50HZ	产品基本技术参数	整机尺寸	10T生化机6456X4518X2480 输送系统 7000X1500X2300 气体净化 1000X650X1080
	日处理量	50000kg		包装方式	木箱运输
	粉碎电机总功率	18KW		搅拌电机总功率	220KW
	绞龙电机总功率	16.5KW		房子尺寸	18米X15米X5米
	提升机功率	3.3KW		输送机功率	0.4KW
	加热总功率	440KW		动力单元电机	1.1KW
	风扇功率	350W		铭牌	韩博
	处理方式	生化降解减量、减容		排风方式	循环排风
	运行噪音	≤65dB		废弃排放	无废弃物排放
	处理周期	24H		控制方式	PLC全自动控制+回路按钮控制
	机身材质	机身全不锈钢		粉碎方式	撕裂粉碎

注：设备尺寸10吨×5个

1) 有机垃圾分拣：

对有机垃圾进行初步分拣（挑拣台）及详细分拣（输送带）。

2) 有机垃圾粉碎挤干：

处理量50吨/天，对有机垃圾进行破碎挤干处理，使垃圾脱水减量。

3) 有机垃圾生化处理：

生化处理机每台处理量为50000kg/天，对有机垃圾进行减量、生化降解处理、废气净化等功能。

二、 结构标准：

1) 具有保温、自动运行和运行状况显示功能。设备设计使用寿命≥10年

2) 设备应密闭，不应出现渗漏现象。

3) 主电机应有过载保护装置，运行模式应可调节，并具有手动、自动操作和出料功能。运行情况显示屏可显示温度、搅拌器和通风装置的工作状态等。

4) 处理设备表面应平整，无明显凹凸痕、划痕、毛刺及无尖锐棱角等。反应器及与物料接触的零部件应采用不锈钢材料制作。

5) 设备接地良好，必须具有漏电和过热保护功能

6) 设备工作搅拌时没有剐蹭声音

7) 设备具有粉碎，油水分离，生化处理，气体净化功能

8) 整个系统可以模块化组装，PLC智能整体控制一键操作，可根据模式要求设定不同的参数运行。

三、HANBOK韩博50T有机垃圾处理设备一览表

参见工艺图纸

四、HANBOK韩博50T有机垃圾处理设备平面安装图

参见工艺图纸

五、HANBOK韩博50T有机垃圾处理设备水电安装图

参见工艺图纸

六、施工部署及实施

（1）施工准备：

在接到业主的开工令之前，组织公司设备技术人员对拟投入的施工检测设备作精心的维护检修、保养，确保按时进场连续施工。

（2）设计交底：

项目经理和施工方应会同设计人员对施工图纸和施工设计效果图、设备等技术资料做全面的了解，对一些特殊要求的施工部位、细部处理应做重点记录。

（3）材料采购：

将工程所需的材料名称、规格型号和预计数量进一步细化核实，保证材料的采购能够满足工程质量验收标准和施工进度的需要。

（4）基础定位：

根据设计图纸进行准确定位。

（5）沟槽开挖及基础制作：

根据图纸及施工现场的实际情况，进行沟槽开挖及基础制作。

（6）管线敷设：

进行管线敷设施工前要由技术人员会同各班组长编制管线敷设计划，包括起止位置、路径、长度、规格、人员配备、工机具配备及进度计划。

（7）配电箱安装：

配电箱到场后要会同甲方及监理等相关单位进行检查，确认其型号规格，并填写记录，主要检查零件及备品是否齐全，有无随机图纸及文件，是否有划伤或受潮现象，并临时标明安装编号，位置及名称，以利于施工时区分。

（8）设备安装：

所有管线必须与主体结构有很好的固定，确保安全可靠。

（9）竣工验收：

及时递交竣工验收资料，并由建设单位组织质量监督部门、监理单位、设计单位及施工单位对整个工程项目进行验收，并达到合格标准。
