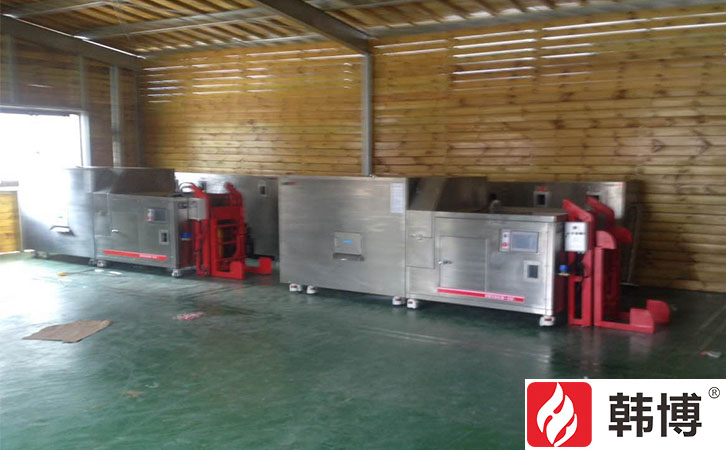

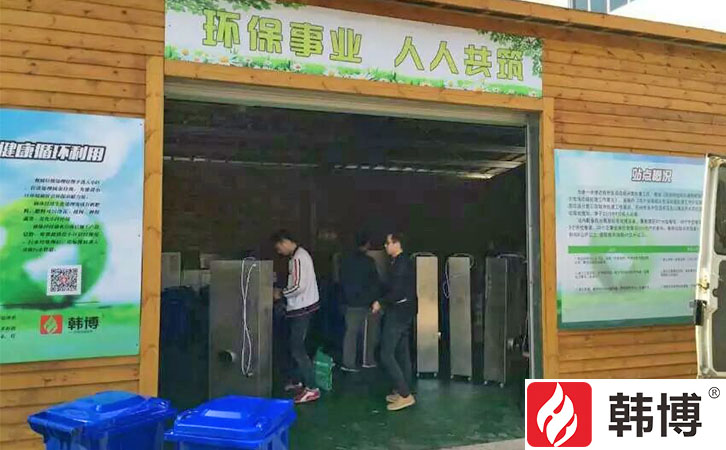

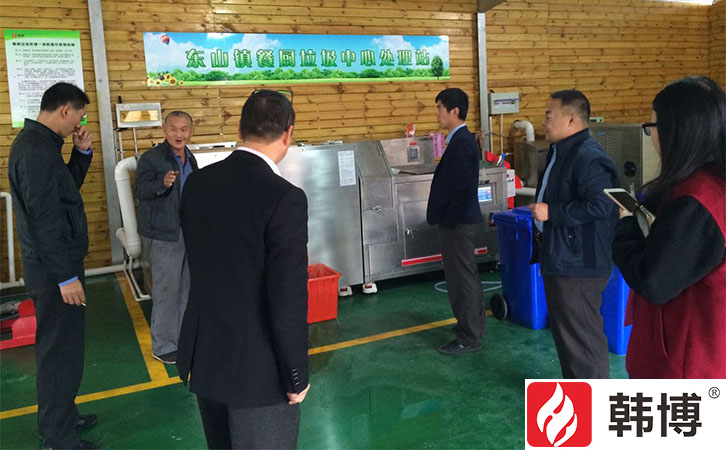

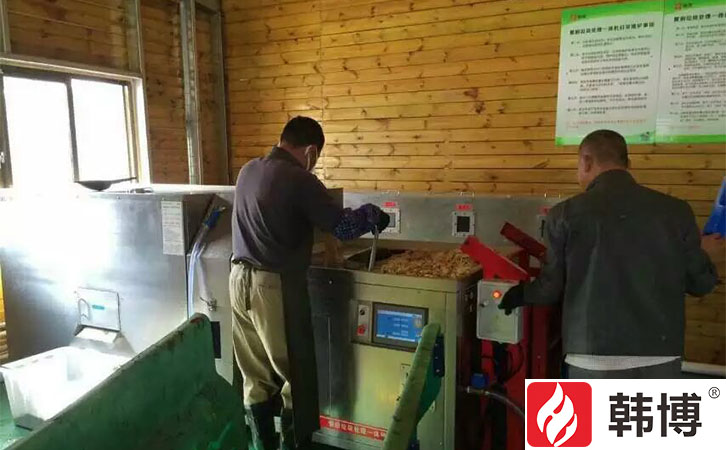

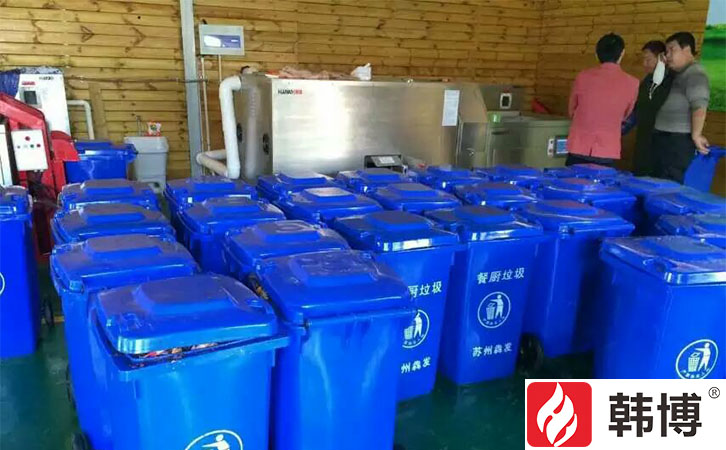

苏州市吴中区东山镇厨余垃圾处理设备500kg每天

厨余垃圾处理，苏州市吴中区东山镇厨余垃圾处理设备500kg每天

韩博厨余垃圾处理设备一体机-CFCZ-CY500

 韩博厨余垃圾处理设备一体机-CFCZ-CY500设备参数

产品名称	厨余垃圾处理设备		处理方式	生化降解处理
产品型号	CFCZ-CY500		生产日期	2017年
产品基本技术参数	额定电压	380V/50HZ	产品基本技术参数	整机尺寸(mm)	一体机 3450X1405X1550 提升机 730X880X1245 气体净化 500X500X1080
	日处理量	500kg		包装方式	木箱运输
	粉碎电机功率	1.5KW		搅拌电机功率	3KW
	绞笼电机功率	0.75KW		油加热功率	3KW
	加热功率	8.8KW		提升机功率	1.1KW
	风扇功率	50W		铭牌	韩博
	处理方式	生化降解、减量、减容		排风方式	循环排风
	运行噪音	≤65dB		废弃排放	无废弃物排放
	处理周期	24H		控制方式	PLC全自动控制+回路按钮控制
	机身材质	机身全不锈钢		粉碎方式	研磨粉碎
产品简介	人工分拣、破碎、生化处理、，气体净化，处理设备由进出料口、反应器、搅拌器、加热器、通风和废气处理装置组成，并具有保温、自动运行和运行状况显示功能。处理设备设计使用寿命应≥10年，处理设备密闭，不会出现渗漏现象，通风量可调节，经废气处理装置处理后达标排出。 搅拌器主电机有过载保护装置，运行模式可调节，并具有手动、自动操作和出料功能。运行情况显示屏可显示温度、搅拌器和通风装置的工作状态等。PLC控制、显示屏显示机器工作状态。设备含有监控探头和数据传输功能，可对每天处理的垃圾量进行实时监控和跟踪汇报，并和市局城管局系统进行对接。

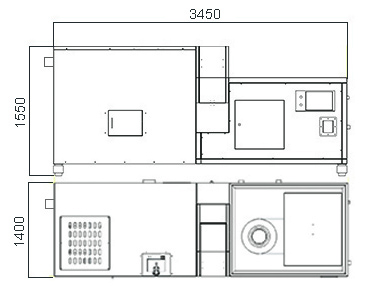

500KG厨余垃圾处理设备设计图

韩博厨余垃圾处理设备室内空气净化器（配套设备）

韩博厨余垃圾处理设备气体净化器（配套设备）

韩博厨余垃圾处理设备提升机（配套设备）

500KG厨余垃圾处理设备设计说明

一、厨余垃圾处理设备-工程概况

本项目为厨余垃圾就地处理项目，为了给周边提供一个好的生活环境，保证人民群众的身体健康，对周边产生的餐厨垃圾进行处理，使之产生更大的环境效益、社会效益、经济效益，工程

建设规模为500kg/d.

二、厨余垃圾处理设备-处理规模

餐厨垃圾处理能力：为500kg/d，日产有机肥100kg/d。

三、厨余垃圾处理设备-设计要求

1、噪音符合《工业企业厂界噪音标准》（GB12348-90）。

2、厂界臭气符合《恶臭污染物排放标准》（GB14554-93）规范。

3、有机肥达到《生物有机肥》（NY884-2004）标准。

四、设计规范、标准

1、《生活垃圾堆肥处理技术规范》（CJJ/T52-1993）;

2、《餐厨垃圾处理技术规范》（CJJ184-2012）;

3、《工业企业设计卫生标准》（TJ 36-79）;

4、《恶臭污染物排放标准》（GB 14554-93）;

5、《环境空气质量标准》（GB 3095-1996）;

6、《通风与空调工程施工质量验收规范》（GB50243-2002）;

7、《采暖通风与空气调节设计规范》（GB50243-2002）;

8、《给水排水管道工程施工及验收规范》（GB50268-97）;

五、工艺流程图及说明

1、工艺流程

参见工艺图纸

2、工艺说明

餐厨垃圾、菜场果蔬垃圾和蔬菜基地果蔬垃圾分别经由专用密闭运输车辆输送至处理站，直接卸入卸料/分拣平台，经人工分选将其中的塑料和纸质包装类垃圾以及少量玻璃瓶、金属物料、砖瓦等无机物料分选出来后，进入破碎机破碎至1-3cm一下，然后进入螺旋挤压脱水机进行脱水处理，脱除下来的渗滤液进入油水分离，经过处理排入污水管道。

挤压产生的含固率在40%以上的干物料经由皮带输送机送入高温好氧发酵仓内进行高温好氧发酵处理。物料在高温好氧发酵仓内，通过强制通风与内部搅拌翻堆相结合的方式，保证氧气充分供给，以使物料中的挥发性有机质降解效率达到70%以上，确保处理后产物充分腐熟，以使物料中的寄生虫（卵）、病原菌，病毒等充分灭活，高温好氧发酵仓出料经由出料口排出。

高温好氧发酵仓内产生的高湿、高温和高污染恶臭气体，排入气体净化箱进行净化。

六、厨余垃圾处理设备安装

厨余垃圾处理设备的安装和调试要遵照国家的相关规范和设备随机说明的要求进行，并且在

专业人员的指导下完成。

500kg厨余垃圾处理设备-设备一览表

参见工艺图纸

韩博500kg厨余垃圾处理设备流程图

参见工艺图纸

韩博500kg厨余垃圾处理设备平面安装图

参见工艺图纸

韩博科技餐厨垃圾处理设备-售中、售后服务承诺

一、质保期服务：

免费质保1年。维护期内公司提供现场服务；响应时间为：7*24h（无论工作日与否，24小时待命），根据可能的突发事件和危害程度，制定相关的紧急预案，并成立应急处理领导小组帮助用户解决紧急事件。在产品质保期内，一旦发生质量问题，供应商保证在接到通知工作日的12小时内到现场进行维修、更换或退货，费用(含零配件)由供应商负责，如供应商在接到通知工作日的24小时内没有答复或处理问题，则视为供应商承认质量问题并承担由此而发生的一切费用。质保期内产品的一切质量问题，更换部件及产品本身质量原因造成的所有经济损失应全部由供应商自行负责。供应商应提供免费上门服务，以及货物生产厂家承诺提供高于此标准或其它额外另行附加的售后服务内容。项目验收合格后三个月内，成交供应商需派技术人员在现场监测系统运行，并提供设备运行管理制度。

二、质保期外的维保服务：

为了满足用户要求，使设备更好的运行，在设备保修期满后，对机组出现的问题及时有偿提供配件并到现场进行更换，以成本价为买方提供维修服务，同时为用户提供长期的成本价保养服务（需另外签定机组保养合同）。包括运行期间固定次数的巡检，开机前及关机后的检查、清洗等，此项工作有助于减少运行损耗，保持机组良好的技术性能，良好的运行状态，延长机组的使用寿命。超过质保期后，在5年内以相当于出厂成本的价格为用户提供维修保养服务，终身为用户提供持续完善的售后服务。

三、移交及免费培训服务：

我公司免费试营10天，试运营期间对贵方免费培训不少于2人的技术人员和操作维修人员，培训为现场培训，相关设备使用人员进行一对一的培训，应能达到熟练操作并了解设备结构、工作原理及特性，排除一般故障的水平。在我公司工程技术人员进行巡检期间，也可以随时随地对使用人员进行示范。

四、日常维护及保养方案

1)残渣排除后，应让设备继续转动约1分钟左右，持续的水流会让垃圾处理器内部和管道冲洗干净。

2)每次使用后，应将机器外壳清洗干净并去除外部残留污渍。

3)绞笼清洗（如有）：正常情况机器自动清洗，如遇异常，可揭开上盖取出绞笼进行清洗。

4)避免将高于40℃的物料及液体直接倒入垃圾处理器，此操作易导致机器内部橡胶件老化及损坏。

5)长时间不使用本机器，应拔掉电源。

6)长期使用要把机器内部清洗干净，生化处理箱内的料全部排出来，油水分离污水排放干净，气体净化液体排放干净

六、运输和交货期

1.服务日期：合同规定时间内安装调试完成

2.交货地点：采购单位指定地点

3.交货方式：最终实施合同应在服务前向采购方提供交货计划

4.运输方式：货车托运

七、验收标准

一：外观标准

1.钢板表面不能有锈斑，尺寸符合图纸要求

2.设备管口尺寸符合设计要求

3.表面贴纸数量，内容正确

二：结构标准

1.机器内部不能有漏水

2.机器不漏电，要具有漏电和过热保护

3.机器搅拌没有剐蹭声音

4.具有粉碎，固液分离，生化处理，油水分离，气体净化功能

三：安装要求：

安装前应具备下列技术资料：

1 机器的出厂合格证明书；

2 制造厂提供的有关重要零件和部件的制造、装配等质量检验证书及机器的试运转记录；

3 机器与设备安装平面布置图、安装图、基础图、中装配图、主要零件图、易损零件图及安装使用说明书等；

4 机器的装箱清单；

5 有关的安装规范及安装技术要求或方案。

四：试运行及验收

我方负责派专门的技术人员到现场免费进行安装和调试，直到验收合格为止。同时我方在货物运抵现场一周前，向买方提供安装调试及运行的进度协商。在设备抵达采购人指定地点并进行完到货检验后，我公司承诺以下内容：

1 指派专业技术人员在现场进行安装

2 安装完毕后按照验收标准对设备进行10天时间的试运行。
